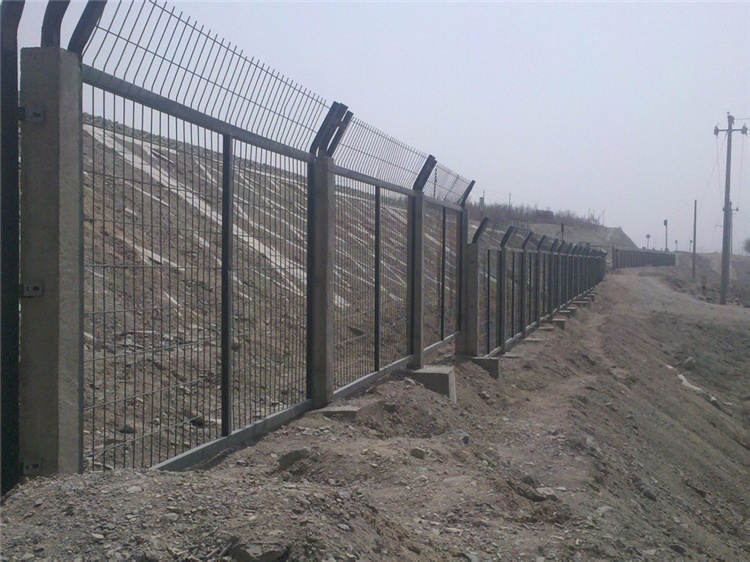

高速鐵路橋下防護柵欄施工質量控制要點

    1.立柱截面邊長誤差≤2.5mm,高度誤差≤10mm,立柱中預留孔位位置誤差≤2mm,鋼筋混凝土防護柵欄中牛腿支撐及其上塊狀卡銷的位置及尺寸誤差≤3mm.

    2.網片制作精度要求：長度誤差≤2.5mm,高度誤差≤3mm。網面平整度要求，凸起或凹進值≤5mm。
    3.冷拔鋼絲鍍鋅前直徑誤差≤0.06mm，焊接網孔誤差≤3mm。焊接網片連接板時，連接板焊接位置應嚴格控制在設計位置，其位置誤差≤1.5mm。
    4.連接板的精度要求：長度誤差≤1mm，寬度誤差≤0.5mm，厚度誤差≤0.5mm，孔眼位置偏差≤1mm
    5.鋼筋混凝土防護柵欄的上檻、下檻、欄片及柱帽的各部位尺寸誤差均應≤2mm。
